应用：

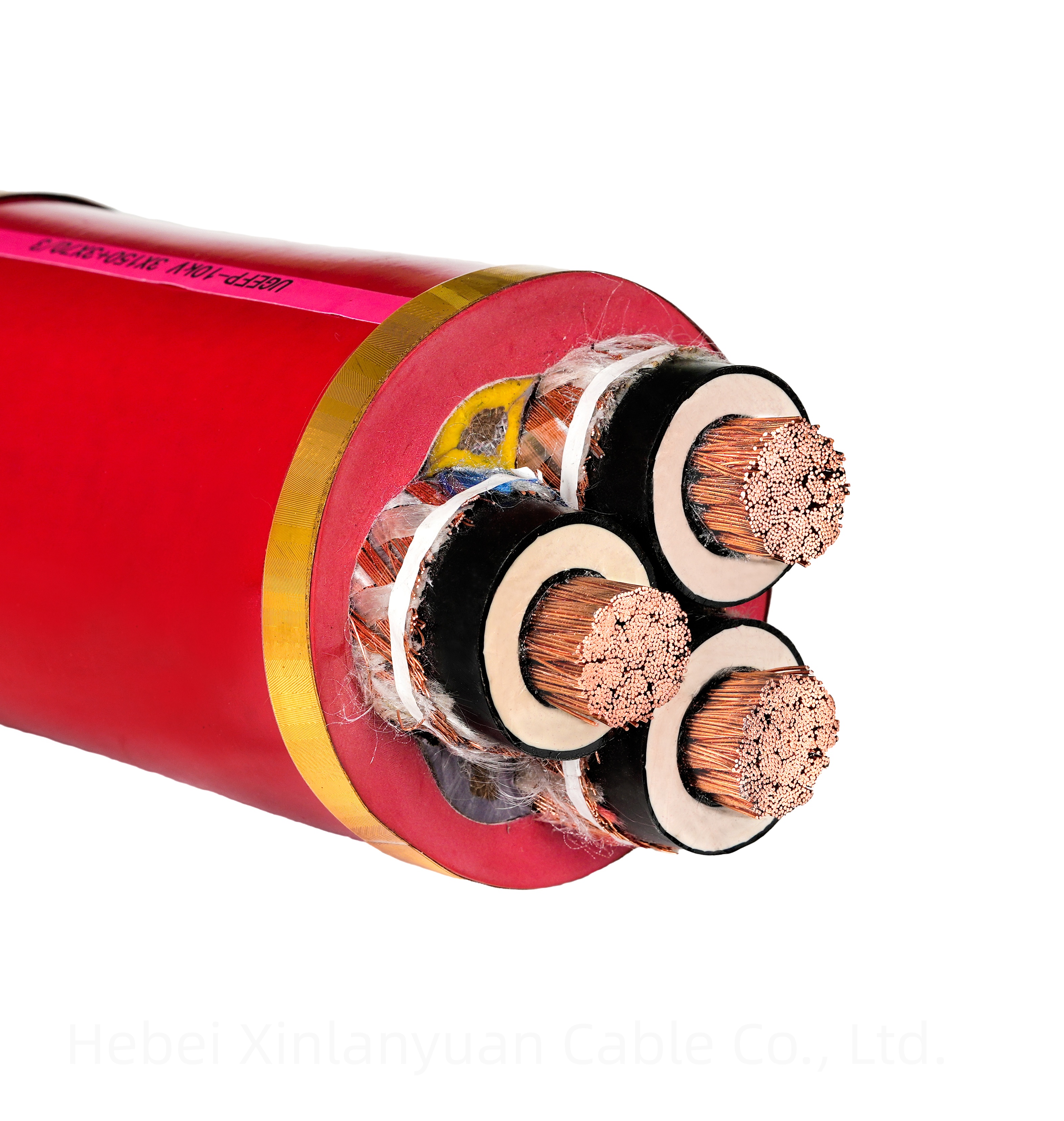

本标准适用于交流额定电压8.7/15kV及以下露天矿及盾构机用乙丙橡皮绝缘氯丁橡皮护套橡套软电缆
特征：
电缆的额定电压U0/U分别为3.6/6kV、6/10kV、8.7/10(15)kV。
电缆导体的长期允许工作温度为90℃。
短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过250℃。
电缆允许最低环境温度:UGEFP型：-15℃；UGEFHP型：-35℃。
电缆最小弯曲半径为电缆直径的6倍。
电缆的地线必须良好接地。
电缆不得在日光下长时间暴露。

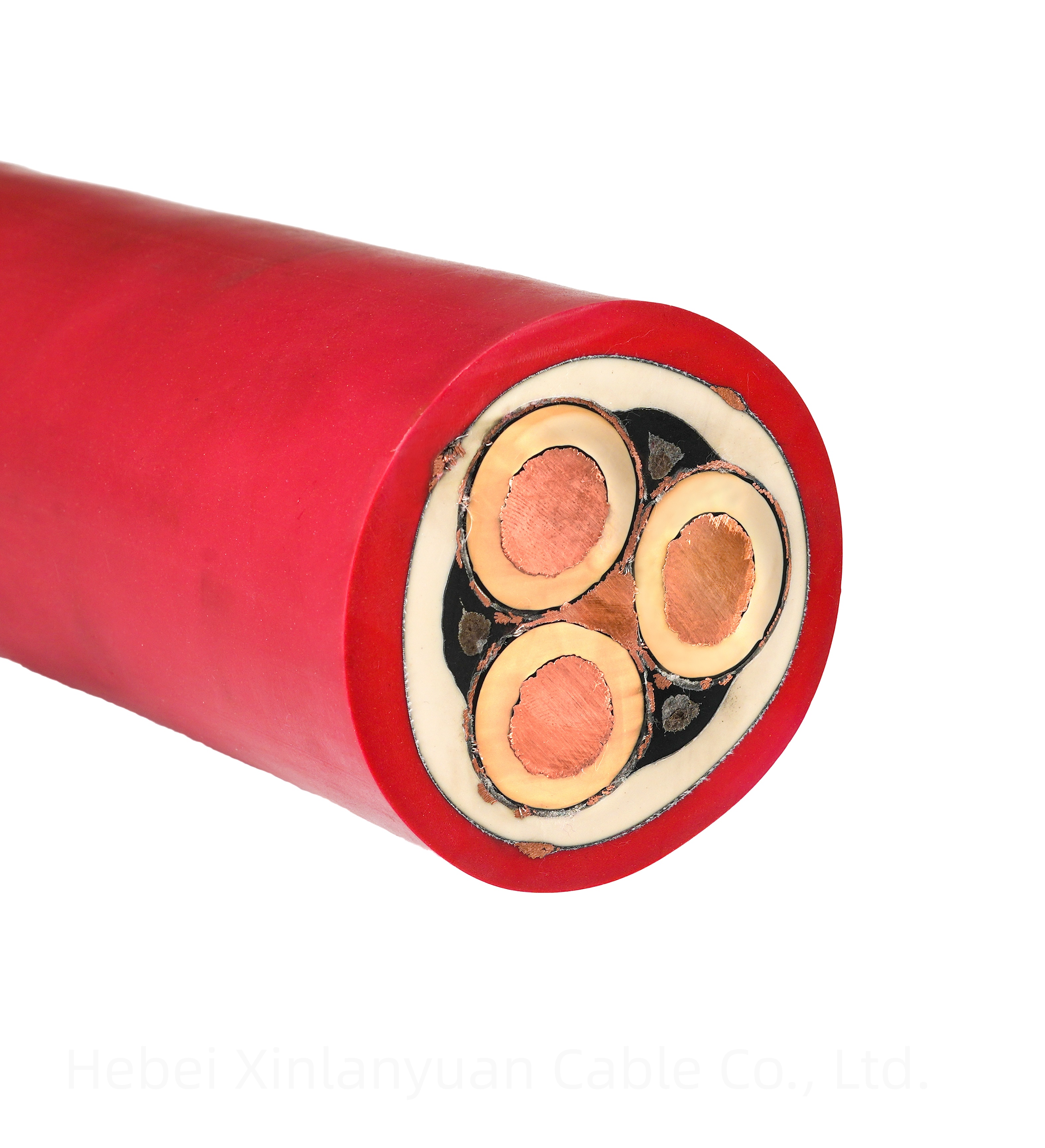

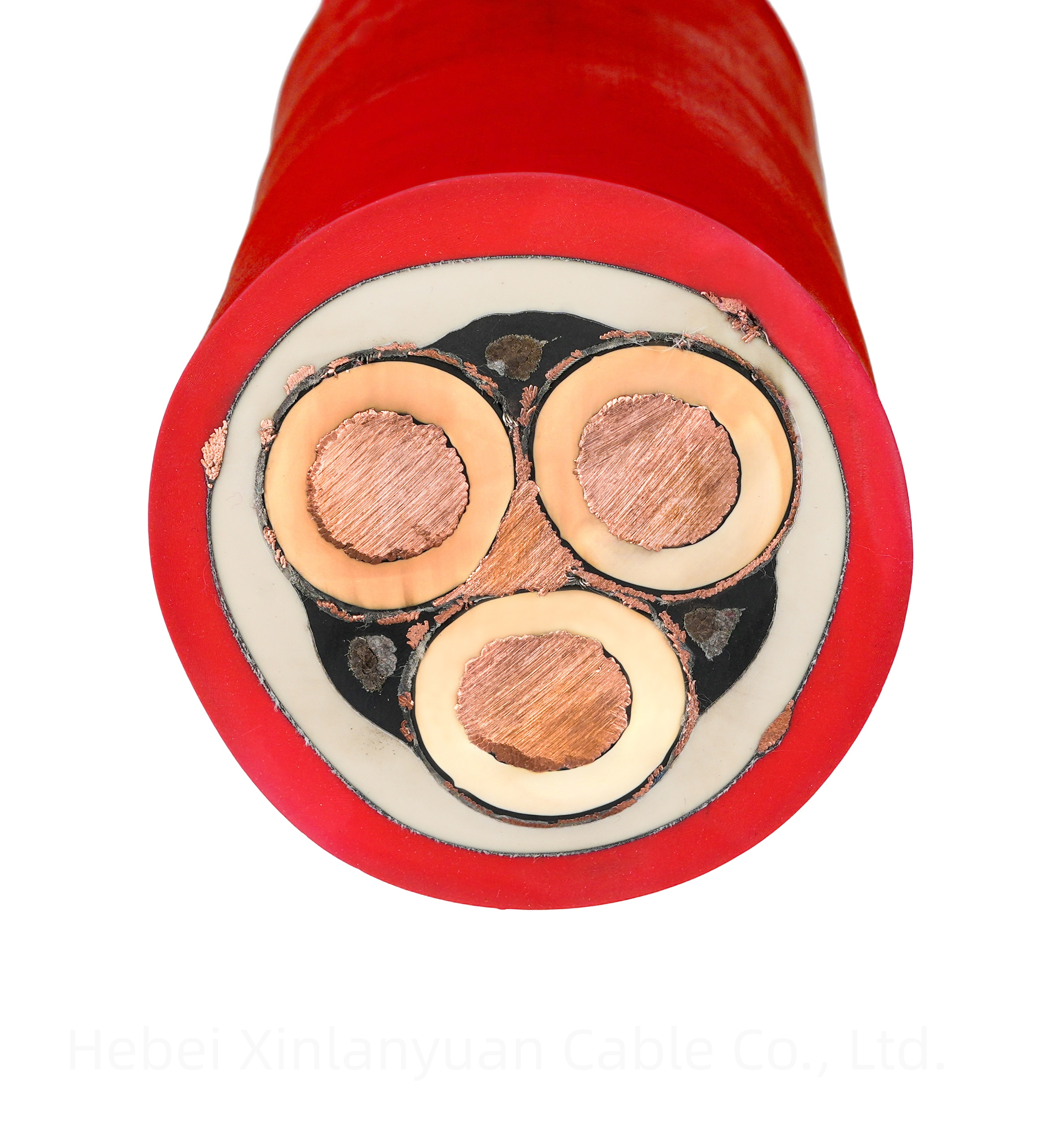

结构：
导体：导体单线应镀锡，导体单线的最大直径应符合GB/T3956第5类导体的规定，铜单线符合GB/T4910中TXR型的规定。
绝缘：动力线芯绝缘采用乙丙橡胶为基料的绝缘胶料，其性能应符合GB/T7594.8中XJ-30A型的规定，但抗张强度应不小于6.5MPa。
屏蔽：导体屏蔽采用半导电挤包或半导电带包层+半导电挤包的结构型式。绝缘屏蔽应采用半导挤包+半导电带包层+金属/纤维编织层。
护套：外护套采用氯丁橡胶或相当材料为基料的护套胶料，其性能应符合GB/T7594.7中XH-03A型规定。
标准：
Q/XLY10—2024
参数：
芯数×导体标称截面(mm2)
标称厚度(mm)
电缆外径（mm）
动力线芯
地线芯
动力线芯绝缘
外护套
3.6/6kV
3×25
3×16/3
3.4
4.8
45.0～51.5
3×35
47.5～54.0
3×50
5.0
51.0～58.0
3×70
3×25/3
55.5～62.5
3×95
3×35/3
5.5
58.5～66.0
3×120
62.5～70.0
3×150
3×50/3
6.0
67.0～75.0
3×185
3×70/3
70.0～78.0
6/10kV
4.0
48.0～54.5
50.5～57.5
55.0～62.0
59.0～66.5
62.0～69.5
66.0～74.0
6.5
70.5～78.5
73.5～82.0
8.7/10(15)kV
4.5
50.0～57.0
53.5～60.5
57.0～64.5
64.5～72.5
69.0～77.0
72.5～81.0
3×95/3
7.0
76.5～85.0
